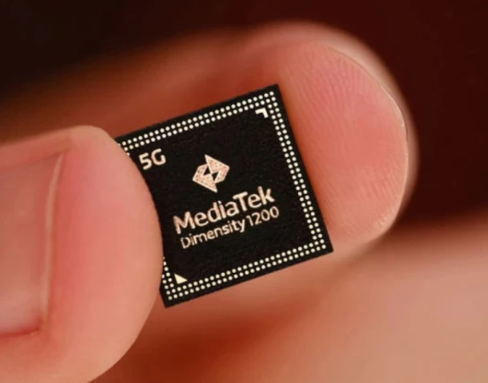

这些精度指标看似抽象，实际对应芯片制造的严苛需求：例如0.01mm的定位偏差，仅相当于一根头发丝直径的 1/10，却能确保二维码、批次号等标准确印在芯片区域，不影响引脚功能和封装完整性。值得注意的是，行业常说的 “精度” 并非单一数值，而是视觉系统、激光技术与机械结构协同作用的结果。
精度实现的核心技术支撑
视觉激光打标机之所以能实现微米级精度，关键在于两大技术突破：一是视觉定位系统，通过500万像素以上工业相机捕捉芯片特征点，AI 算法实时计算位置与角度偏差，动态补偿打标坐标，即使芯片摆放倾斜也能追踪；二是激光控制技术，采用紫外或光纤激光器，聚焦光斑直径可压缩至 10-20μm，配合振镜扫描速度 3000mm/s 的高速控制，实现细线条、微字符的清晰标记。
此外，多轴联动控制（如五轴打标机）和闭环检测系统进一步提升稳定性：打标后通过后置视觉检测，可识别断字、虚印等缺陷，确保标记重复精度≤2μrad，满足 ISO 13666:2018 国际标准对微字符的精度要求。
实际应用中的精度影响因素
虽然设备标称精度优异，但实际生产中需注意三大关键变量：一是芯片封装材料，裸芯、树脂与金属层对激光的吸收率不同，需匹配相应激光参数才能维持精度；二是环境条件，温度波动±1℃或振动超过 0.01mm/s，可能导致精度偏差增加 20%；三是设备选型，普通 IC 芯片可选 ±0.02~0.05mm 标准精度机型，晶圆或微小芯片则需选用 ±0.005~0.01mm 高精度设备。

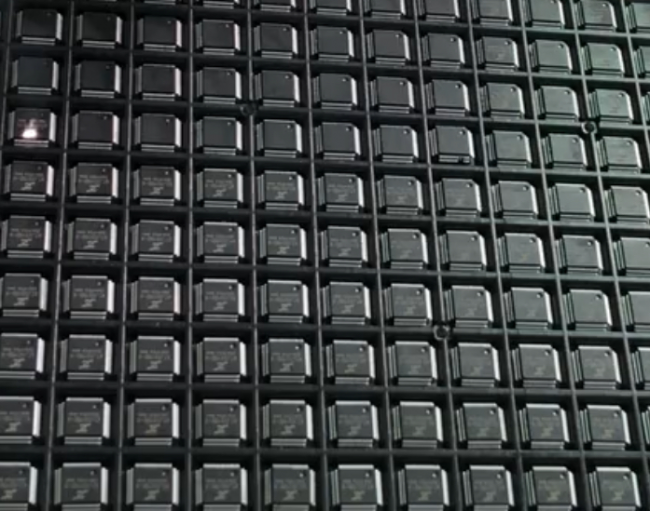

目前，视觉激光打标机已成为SOP、QFN、BGA 等主流封装芯片的标配设备，其精度水平不仅满足当前芯片小型化需求，更随着激光技术和 AI 视觉的发展持续突破，为半导体产业的追溯管理和质量控制提供核心支撑。
