在芯片打磨与标记领域，紫外激光打标机凭借独特优势成为主流选择，其核心优势在于正常工艺参数下，不会损伤芯片基材，能兼顾加工精度与芯片完整性。
芯片基材多为硅、砷化镓、碳化硅等半导体材料，或树脂、陶瓷等封装材质，结构且对热、应力高度敏感，传统机械打磨易产生划痕、微裂纹，还会因机械应力造成基材变形、内部电路受损。而紫外激光打标机采用355nm 短波紫外冷加工技术，核心原理是光化学作用而非热烧蚀。紫外光子能量高，可直接打断材料表面分子的化学键，让表层材料瞬间气化剥离，全程几乎不产生热量积累与传导。
其非接触式加工模式，无需与芯片物理接触，规避机械摩擦、压力冲击带来的基材损伤。同时聚焦光斑可缩小至 10-20μm，能量高度集中，热影响区控制在 50μm 以内，仅作用于芯片表面薄层，不会穿透基材、伤及内部电路与功能结构。无论是超薄晶圆、易碎陶瓷基板，还是不耐高温的树脂封装芯片，都能实现安全打磨。
当然，若参数设置不当 —— 如功率过高、扫描速度过慢、聚焦深度超标，可能导致局部热累积，引发基材轻微碳化或晶格微变。但通过调控激光功率、频率、扫描速度，搭配视觉定位系统实现 ±5μm 级定位，可完全避免此类问题。

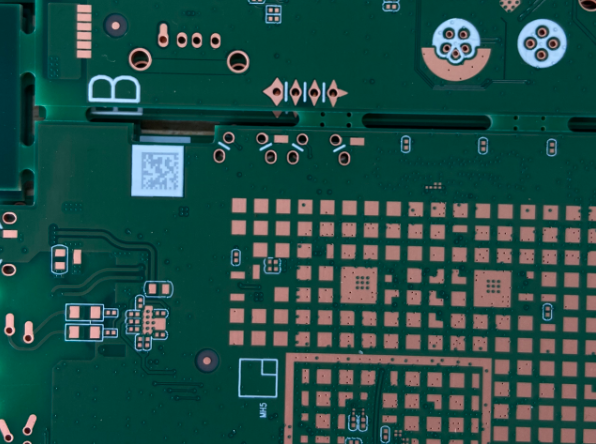

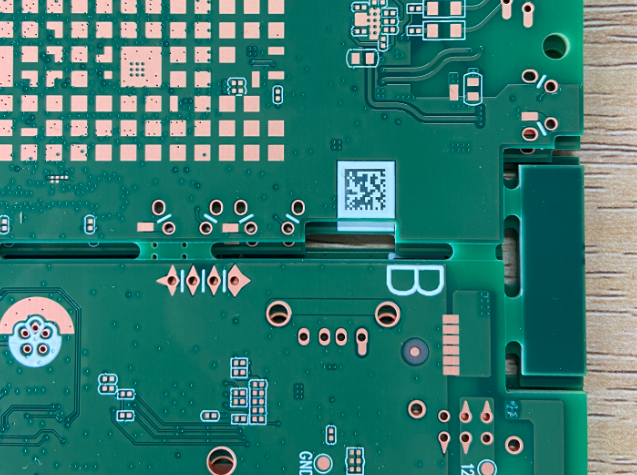

相比传统工艺，紫外激光打标机打磨芯片兼具精度、效率与安全性，既能去除芯片表面涂层、瑕疵，又能完整保留基材结构与性能，是半导体芯片加工的理想方案。
