2026年7月，中国半导体产业链迎来历史性一刻。山东滨化集团宣布，其生产的半导体用高纯氟化氢产品品质达到6N等级（99.9999%） ，打破西方长达二十余年的技术垄断，填补了国内先进制程关键材料的产能空白。

高纯氟化氢被称为芯片制造中的“精密刻刀”——在晶圆蚀刻和清洗环节，一粒直径不足头发丝万分之一的金属尘埃，就足以让整片晶圆报废。而6N级高纯氟化氢，正是适配28纳米及以下先进制程的必需品。

此前，这一市场约80%的份额被国外企业垄断，市场价格高达200万元/吨以上。如今，这把被卡了二十多年脖子的“芯片刻刀”，中国人终于也能自己磨了，而且磨得足够锋利。

芯片加工：微观世界的精密雕刻

芯片的诞生，是一场在纳米尺度上进行的精密雕刻艺术。

从硅晶圆到拥有强大算力的芯片，需要经历光刻、刻蚀、掺杂、沉积、抛光等数百道工序。其中，光刻被称为“芯片制造的灵魂环节”——通过光刻机将电路图案精准投影到晶圆表面的光刻胶上，就像在微米级的“画布”上刻下电路地图。

刻蚀则是将电路图案“刻成型”的关键步骤。刻蚀机产生的等离子体像“微小炮弹”一样，轰击未被光刻胶保护的硅片部分，将多余材料去除。而在这一过程中，高纯氟化氢气体扮演着不可替代的角色——它用于干法蚀刻和腔体清洁，其纯度直接决定晶圆良率。任何痕量杂质都可能导致芯片报废。

在掺杂环节，离子注入机将硼、磷等杂质离子精准注入硅片内部，改变局部导电性能，赋予晶体管“开关”能力。随后，通过薄膜沉积设备“铺路”和“绝缘”，用铜、铝等金属搭建起晶体管之间的“神经网络”，最终经过化学机械抛光(CMP)将晶圆表面磨至纳米级平整，完成芯片的制造。

整个过程中，温度的稳定性同样是决定成败的关键——每一道精密工序都需要恒定的环境温度支撑，光刻机的镜头校准、刻蚀腔体的反应环境、晶圆切割时高速主轴的散热，任何微小的热波动都可能让前期所有努力付诸东流。

精密温控：芯片制造的“恒温底座”

如果说高纯氟化氢是芯片制造的“精密刻刀”，那么工业冷水机就是贯穿全流程的“恒温底座”。

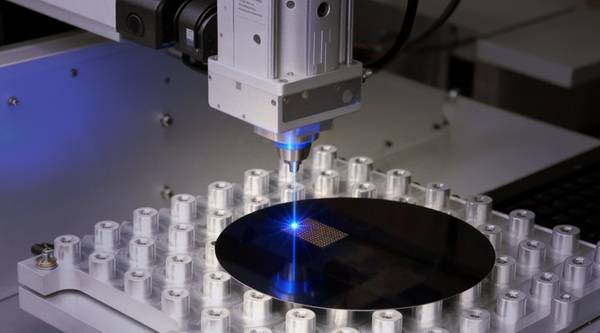

在芯片制造的后道精密加工环节，晶圆划片和激光钻孔大量使用紫外激光器、皮秒及飞秒超快激光器。这些精密激光器在工作时会产生大量热量，若无法及时、稳定地散除，激光输出的能量将产生波动，直接导致切割道偏移或钻孔失准。

据行业反馈，某半导体工艺实验室此前使用的冷却系统控温精度不足，因热漂移导致的加工废品率一度高达30%;换用国产高精度冷水机后，废品率出现显著下降。

为这一场景提供温控方案的，正是特域机电CWUP系列高精度冷水机。该系列产品专为紫外、皮秒、飞秒激光器设计，多款机型可实现±0.1℃控温精度，其中CWUP-20ANP型号达到±0.08℃的行业领先水平，可有效抑制激光器工作时的热漂移，保障长时间运行的加工一致性。

目前，特域冷水机已广泛应用于激光加工、半导体制造、新能源汽车、储能光伏、生物医疗、航空航天、3D打印等前沿领域。

当前，中国半导体产业正处于从“材料突破”到“装备配套”全面国产化的关键阶段。从滨化集团的6N级高纯氟化氢打破上游材料的国外垄断，到特域机电在精密温控领域的持续迭代，国产供应链正在补齐一块又一块曾经被“卡脖子”的拼图。
