(PM1040型UV-LED烘干)
喷印精度高达:±0.1mm

方案:
PM1040高速高精度输纸平台+UV喷墨系统+在线检测系统+UV-LED烘干系统
我们将继续努力,针对一维码、二维码、文字及简单图形等可变数据的喷墨印刷为印刷企业提供高质、高效、稳定可靠的解决方案。

结构介绍

收纸部


鱼鳞收纸


烘干部


在线监测系统


UV喷印系统


纠偏定位部

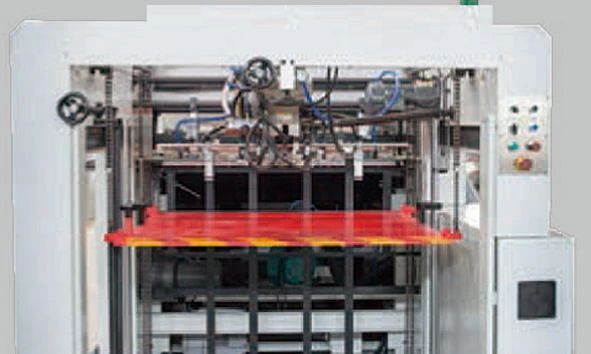

自动给纸部
功能特点
效率高
采用印刷机飞达头,送纸机速度最快可达12000张/小时。
平台最高运转速度可达150m/min,满足未来更高喷印需求。
根据纸张大小可方便调整纸张间距,提高机器效率。
纸堆高度与前后工序一致,保证高效率生产。
采用印刷机飞达头,送纸机速度最快可达12000张/小时。
平台最高运转速度可达150m/min,满足未来更高喷印需求。
根据纸张大小可方便调整纸张间距,提高机器效率。
纸堆高度与前后工序一致,保证高效率生产。
稳定性好
输纸平台采用25毫米厚钢板结构,整体框架经抗震、减震优化设计,保证真空平台在运转过程中更稳固。
采用整根宽幅进口输送皮带,保证纸张高速输送过程中平稳。
机器的关键部件如墙板、凸轮等均采用优质钢材,加工中心制作。
机器高速运转部件如轴、辊等均采用优质钢材加工,并全部经过调质、定性、动平衡处理,保证机器长期高速运转的稳定性。
输送带、链条等关键部件均采用国内知名品牌,轴承选用人本品牌,关键部位轴承选用NSK品牌。
电器均采用欧姆龙、施耐德、和泉、台达、西门子等名优产品。
减速电机均采用台湾城邦品牌。
输纸平台采用25毫米厚钢板结构,整体框架经抗震、减震优化设计,保证真空平台在运转过程中更稳固。
采用整根宽幅进口输送皮带,保证纸张高速输送过程中平稳。
机器的关键部件如墙板、凸轮等均采用优质钢材,加工中心制作。
机器高速运转部件如轴、辊等均采用优质钢材加工,并全部经过调质、定性、动平衡处理,保证机器长期高速运转的稳定性。
输送带、链条等关键部件均采用国内知名品牌,轴承选用人本品牌,关键部位轴承选用NSK品牌。
电器均采用欧姆龙、施耐德、和泉、台达、西门子等名优产品。
减速电机均采用台湾城邦品牌。
精度高
采用独特定位装置,纠偏范围大,定位精度高,调整方便。
真空平台吸附区域达2600mm×1100mm,确保最大纸张在真空平台内吸附平整。
整机喷印精度前后左右,高达±0.1mm。
采用独特定位装置,纠偏范围大,定位精度高,调整方便。
真空平台吸附区域达2600mm×1100mm,确保最大纸张在真空平台内吸附平整。
整机喷印精度前后左右,高达±0.1mm。
真空吸附平台部
可适合薄纸、厚纸等喷码应用,纸张克重范围80-450g/㎡,宽适应性。
最大纸张1040×1040mm,横竖走纸自由选择。
可适合薄纸、厚纸等喷码应用,纸张克重范围80-450g/㎡,宽适应性。
最大纸张1040×1040mm,横竖走纸自由选择。
稳定的喷印系统
全进口工业压电式喷头,全金属设计,高寿命,低维护。
易学易用,调用简单方便。
采用工业级计算机,工业模块化标准设计,维护方便。
除粉装置:采用毛刷辊+电热压辊双重除粉,能有效地去除印刷时喷在纸品上的粉尘,并不对纸品产生擦伤。调解轻松,以提高喷印质量和减少喷头的堵塞。
在线条码检测系统:对喷印的条码在线检测、报警、剔除。
全进口工业压电式喷头,全金属设计,高寿命,低维护。
易学易用,调用简单方便。
采用工业级计算机,工业模块化标准设计,维护方便。
除粉装置:采用毛刷辊+电热压辊双重除粉,能有效地去除印刷时喷在纸品上的粉尘,并不对纸品产生擦伤。调解轻松,以提高喷印质量和减少喷头的堵塞。
在线条码检测系统:对喷印的条码在线检测、报警、剔除。
安全性、方便性
可编程控制器PLC集中控制,配合人机界面,用以显示机器操作状态、故障及其描述、操作要求。按照人机界面上的提示,触动相应的功能键就可以进行相应设置。
多处设有传感器和安全装置,保障机器正常工作和人身安全。各种故障进行动态监控,使排除故障及操作非常方便。
可选配:除粉、上光及预码纸等装置,满足更多个性化需求。
可编程控制器PLC集中控制,配合人机界面,用以显示机器操作状态、故障及其描述、操作要求。按照人机界面上的提示,触动相应的功能键就可以进行相应设置。
多处设有传感器和安全装置,保障机器正常工作和人身安全。各种故障进行动态监控,使排除故障及操作非常方便。
可选配:除粉、上光及预码纸等装置,满足更多个性化需求。
机械配置






服务内容
用户培训内容
基本培训和现场生产培训
基本培训:药监码基础知识;喷印系统介绍;喷印系统软件的介绍;喷印系统作业流程的介绍。
现场生产培训:基本生产操作(印前排版、参数设定、喷头调整、输送平台的调试);喷印系统及输送平台的维护和保养;培训考核。
试生产期间的维护
在试生产期间,机械工程师及技术工程师提供现场指导及保驾服务;提供现场技术指导、技术咨询、日常维护指导等方面的服务;在现场发生故障时,工程师将帮助用户分析原因、排除故障,以保证日后工作任务的顺利完成。
服务
我公司拥有完善的售后服务网络,经验丰富的售后服务工程师,能够快速响应用户的购买备件需求及维修要求,保证用户设备的正常稳定生产,让用户放心、无忧。
设备保修期
随机文件
随机附带操作说明书1份(内含操作说明、装箱单、维修保养说明、出厂合格证)、三维立体零件图册1份。
随机附带操作说明书1份(内含操作说明、装箱单、维修保养说明、出厂合格证)、三维立体零件图册1份。
