IC芯片激光打标机一、基本原理与核心构成

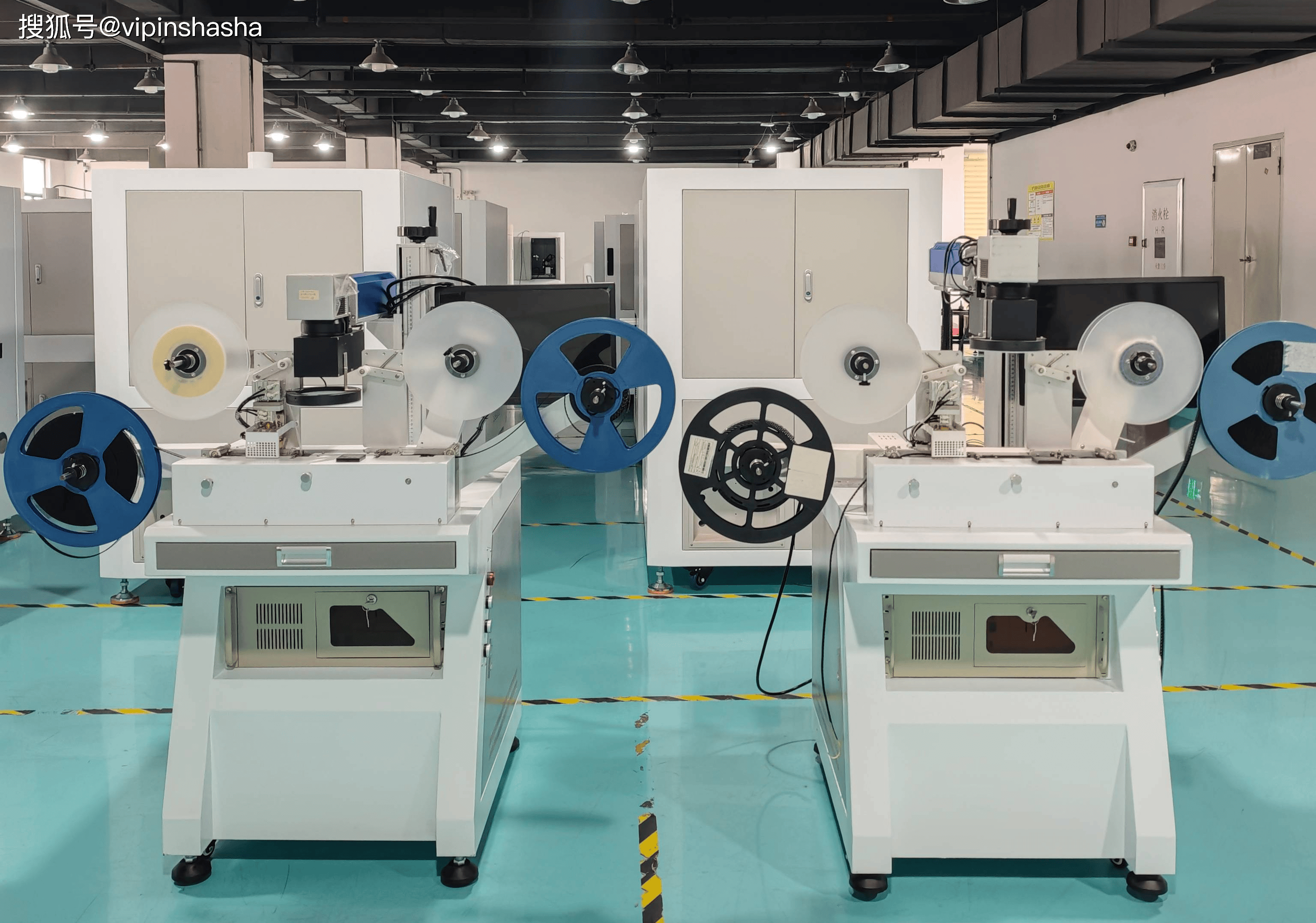

视觉定位编带激光打标机是结合机器视觉技术与激光加工技术的精密自动化设备，专为 IC 半导体后段封装设计，用于在微小芯片表面进行高精度永久性标记。
核心组成：
- 视觉定位系统：高分辨率工业相机 + AI 算法，捕捉 IC 位置与姿态，精度达 ±0.001~±0.01mm
- 激光打标系统：根据材料选择不同激光器（紫外 / 绿光 / 光纤），实现微米级标记
- 编带传输系统：自动送料、定位、收卷，支持卷对卷连续作业
- 控制系统：整合视觉数据与激光控制，实现动态补偿和精准打标
二、工作流程：从识别到精准标记 136 2092 6184
- 上料：IC 元件通过编带或托盘进入设备
- 视觉定位：
- 高速相机捕捉 IC 图像，识别特征点（如引脚、轮廓）
- 算法计算实际位置与标准位置偏差（角度、位移）
- 自动校正打标坐标，即使 IC 倾斜 ±15° 也能精准定位
- 激光打标：
- 振镜系统控制激光束按预设轨迹扫描（速度可达 3000mm/s）
- 激光作用于 IC 表面，通过热烧蚀 / 变色 / 微结构变化形成永久性标记
- 质量检测：
- 后置视觉系统验证打标质量（位置、清晰度、完整性）
- 自动剔除不良品，确保 100% 合格
- 收卷：完成打标的 IC 重新编入载带，进入下一工序

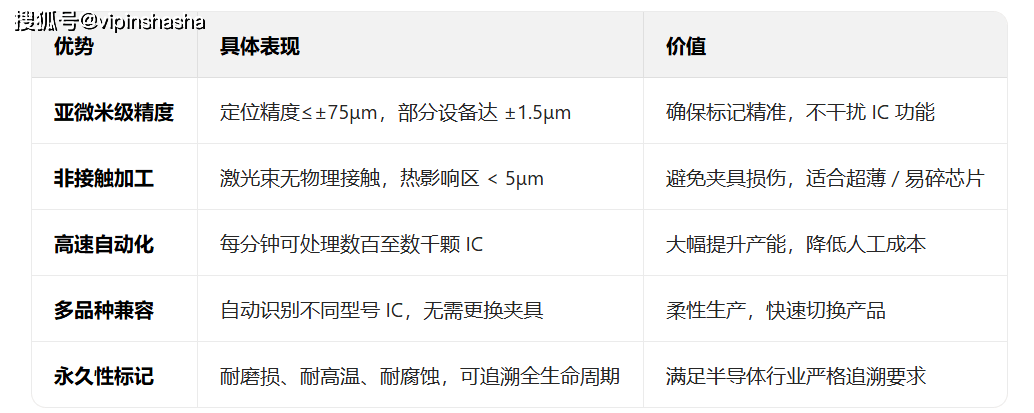

三、技术优势：突破传统打标局限
四、IC 半导体应用场景
1. 后段封装标识
- 各类 IC 封装：SOP、QFN、LGA、BGA 等引线框架和基板类产品
- 标记内容：型号、批次号、生产日期、二维码 / 数据矩阵码（用于追溯）
2. 特殊应用
- 晶圆切割引导：在晶圆上标记切割线，精度达 ±0.005mm
- 芯片修复：UV 激光实现微米级电路修复，不影响周边电路
- 编带式生产：卷对卷连续打标，特别适合 SOP8/SOP16 等系列产品
五、设备选型关键参数
1. 定位精度：
- 标准精度：±0.02~±0.05mm（适合一般 IC）
- 高精度：±0.005~±0.01mm（适合高端芯片、晶圆）
2. 打标速度：
- 单颗打标时间：<0.1 秒，产能可达 3000 片 / 分钟
3. 适用 IC 尺寸：
- 支持最小芯片尺寸：0.5×0.5mm（甚至更小）
- 兼容编带规格：8mm~56mm 标准载带
4. 视觉系统特性：
- 识别类型：单 / 双面视觉、3D 轮廓识别、多光谱融合
- 检测功能：防反识别、打标质量检测（断字、虚印、漏打）
七、实际应用价值
1. 质量提升：
- 标记位置一致性误差 <±75μm，确保自动光学检测 (AOI) 通过率
- 非接触加工避免人工 / 夹具造成的芯片损伤，良率提升 5-10%
2. 效率革命：
- 替代传统人工定位，生产效率提升 40% 以上
- 24 小时无人值守连续作业，大幅降低人力成本
- 一卷编带可连续打标数万颗，减少停机换料时间
3. 成本优化：
- 激光标记耗材几乎为零，长期使用成本低
- 减少因标记不良导致的整批报废，降低生产成本
总结
视觉定位编带激光打标机已成为 IC 半导体后段封装的标准配置，通过 "视觉识别→精准定位→激光标记→质量检测" 的全流程自动化，解决了传统打标方式精度低、效率差、兼容性弱的难题，特别适合当今半导体产业向更小尺寸、更高集成度发展的需求。
