一、突破衍射极限：极致的光束质量
电子元器件的标识空间往往以毫米甚至微米计。传统红外激光（如1064nm光纤激光）受限于波长较长，聚焦后的光斑直径较大，难以在微小区域实现高精度刻画，极易造成线条粗糙或特征模糊。

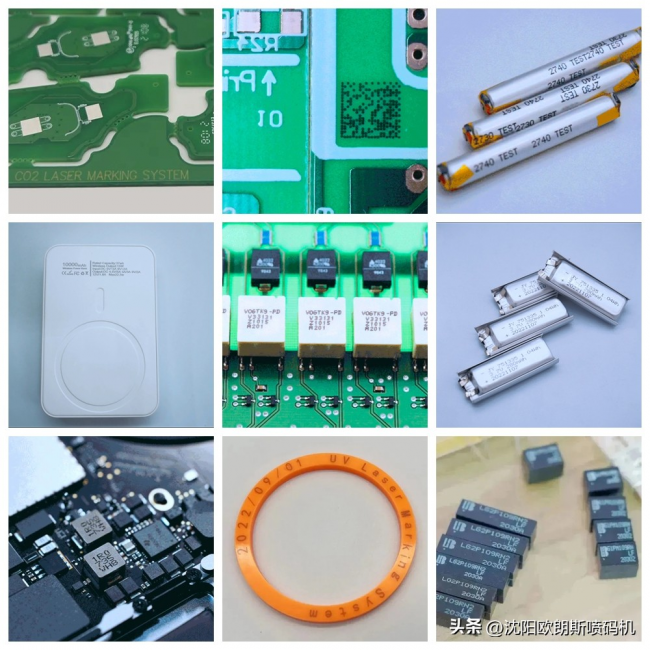

紫外激光通常采用355nm波长。根据光学衍射原理，波长越短，聚焦光斑越小。355nm的紫外光可以将能量聚焦到微米级甚至亚微米级的极小光斑上。这意味着它能在指甲很小的芯片表面，清晰、锐利地刻印出复杂的二维码、序列号或微型Logo，且边缘整齐无毛刺，完美满足电子行业对“高密度、微细化”的严苛要求。
二、核心优势：“冷加工”机制，零热损伤
这是紫外激光核心的竞争力。电子元器件大多由硅、陶瓷、聚合物等对热敏感的材料组成。
传统激光的热效应：红外或绿光激光主要依靠“热熔化”原理，通过高温使材料气化。这种过程会产生热影响区（HAZ），导致材料周围出现烧焦、裂纹、分层或微熔现象。对于脆弱的晶圆或超薄FPC，这种热损伤可能是致命的，会直接破坏内部电路或降低元器件寿命。
紫外激光的光化学作用：紫外光子拥有极高的单光子能量，能够直接打断材料分子间的化学键，使材料瞬间发生“光化学分解”并直接气化剥离。这个过程被称为 “冷加工”。由于能量释放极快且集中，热量来不及向周围传导，材料便已被去除。因此，紫外激光打标几乎不产生热影响区，实现了真正的“零热损伤”，确保了元器件的结构完整性和电气性能不受影响。
三、广泛的材料适应性
电子元器件的材料种类繁多，从硬脆的蓝宝石、陶瓷基板，到柔软的PI膜、PET薄膜，再到易氧化的金属引脚。
紫外激光凭借其高能短波特性，对绝大多数有机和无机材料都具有极高的吸收率。
针对高分子材料：它能轻松在柔性电路板（FPC）的覆盖膜上进行标记，不会引起材料变形或碳化发黑，保持基材原有的柔韧性。
针对硬脆材料：在玻璃、石英或陶瓷封装上打标时，不会产生微裂纹，避免了后续使用中的断裂风险。
针对多层结构：在进行剥漆或深层标记时，紫外激光能精确控制深度，只去除表层而不伤及底层线路，这是其他热源激光难以做到的。
四、顺应智能制造的未来趋势

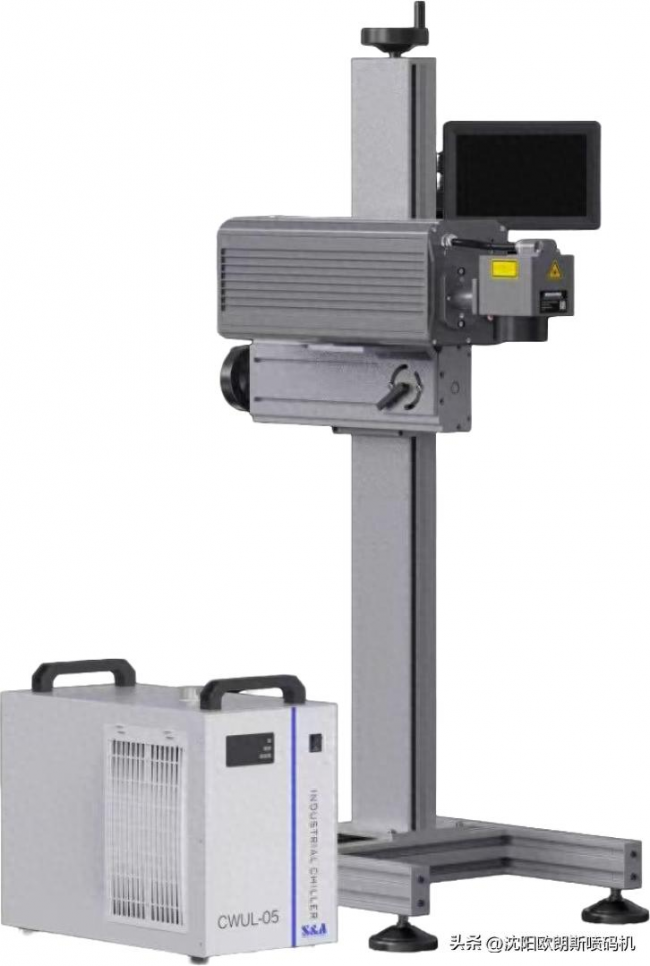

随着工业4.0的深入，电子元器件的可追溯性（Traceability）变得至关重要。每一个微小的电阻、电容或芯片都需要拥有唯一的“身份证”（如Data Matrix码）。紫外激光打标机不仅精度高，而且运行稳定、免维护、无需耗材，能够无缝集成到高速自动化产线中，配合视觉定位系统，实现毫秒级的在线赋码。
在电子元器件微细打标的竞技场上，精度是门槛，而无损是底线。紫外激光凭借其超短波长带来的微米级聚焦能力，以及光化学“冷加工”带来的零热损伤特性，完美解决了传统工艺无法克服的痛点。它不仅是技术的升级，更是保障电子元器件高良率、高可靠性的关键防线。在未来更精密的电子制造浪潮中，紫外激光必将持续扮演不可或缺的核心角色。
