你有没有想过一个问题？
每天买的矿泉水、吃的薯片、用的洗发水，为什么标签总能贴得那么整齐？为什么有些瓶子上的标签能严丝合缝地绕一圈，有些纸箱上的条码又能精准地贴在指定位置？
难道工厂里有一群视力5.0、手速堪比电竞选手的员工，专门负责贴标签？
当然不是。
在现代工厂里，这项工作通常由一类设备完成——贴标机（Labeling Machine）。
它可以在高速生产线上连续工作，把标签准确地贴到瓶子、纸盒、塑料袋、纸箱等产品上。它不需要喝咖啡提神，也不会因为周一早上没睡醒就把标签贴歪。
但别看它干的只是“贴一下”，要想贴得快、贴得准、贴得稳，背后可是一整套机械结构、电气控制和自动化技术在协同工作。
今天，我们就来看看，一张小小的标签，是如何完成自己的“上岗之路”的。
一、贴标机到底是干什么的？
简单来说，贴标机就是将标签自动贴附到产品指定位置的设备。
标签上可以包含产品名称、品牌、生产日期、条形码、二维码、规格参数等信息。
比如：
矿泉水瓶身上的品牌标签；
洗发水瓶上的产品说明标签；
食品包装袋上的生产信息标签；
快递纸箱上的物流条码；
电子产品上的型号和序列号标签。
这些标签看起来平平无奇，但在生产过程中，它们不仅承担着产品标识的作用，还可能关系到生产追溯、仓储管理和物流识别。
如果每件产品都靠人工贴标，不仅效率低，还容易出现位置偏移、漏贴、气泡和标签歪斜等问题。
所以，当生产线需要持续、高速、稳定地运行时，自动贴标机就派上用场了。
不过，贴标机并不是只有一种。
二、贴标机也有不同的“岗位”
不同产品，贴标的方式也不同。你不能让矿泉水瓶去干纸箱的活，也不能指望一台设备轻松搞定所有形状的产品。

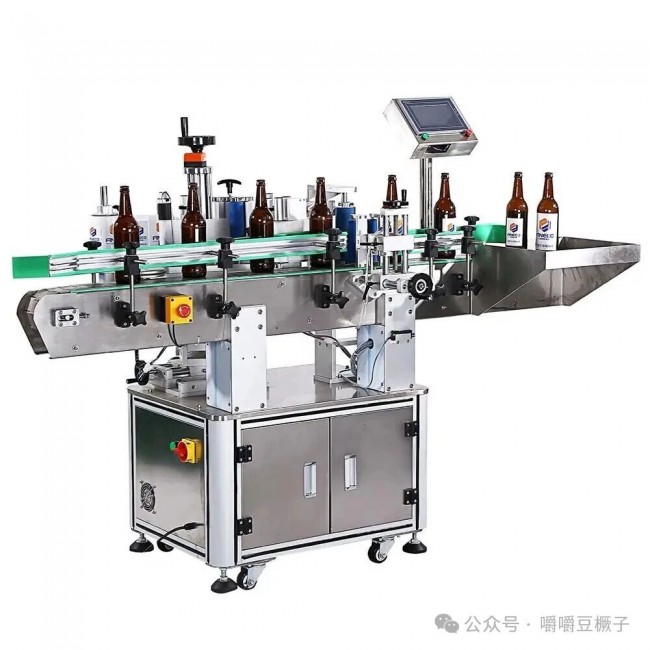

1. 圆瓶贴标机：专门服务“圆柱选手”
圆瓶贴标机常用于矿泉水瓶、饮料瓶、化妆品瓶和药瓶等产品。
它可以将标签贴在瓶身的圆周表面。有些设备采用滚动方式完成贴标，有些则通过输送带、夹持机构或其他定位结构来控制瓶子的姿态。
核心难点是什么？
瓶子要走得稳，标签要出得准，贴上去还不能歪。
如果瓶子在输送过程中发生偏转，或者标签送出的时机不对，就可能出现标签错位、重叠甚至漏贴。
因此，圆瓶贴标机往往需要配合产品检测、定位、标签检测和速度控制等功能。
2. 平面贴标机：专治“不肯躺平”的标签
纸盒、塑料盒、平板零件以及部分电子产品，通常需要在平面上贴标签。
这时就可以使用平面贴标机。
设备先将产品输送到指定位置，再通过标签剥离机构、贴标头或压贴机构，将标签贴到产品表面。
如果对贴标位置要求较高，还可以配合定位挡块、视觉检测系统或精密运动机构。
例如，电子产品上的序列号标签，如果贴偏了，不仅影响外观，还可能影响后续扫码识别。
所以，平面贴标看似简单，实际考验的是定位精度、输送稳定性和动作配合。
3. 侧面贴标机：专门给产品“贴侧脸”
有些产品的标签需要贴在侧面，例如特定的包装盒、容器或零部件。
侧面贴标机通常通过侧向贴标头、输送带和导向机构，将标签贴到产品的侧面。
如果产品尺寸不一致，或者在输送过程中晃动，贴标位置就可能发生变化。
这时候，机械导向结构和产品定位就显得非常重要。
4. 贴标与打印一体机：标签还没出生，就先安排好身份
有些生产场景不仅要求贴标签，还要求标签上的内容随产品变化。
例如生产日期、批次号、序列号、二维码等。
这时可以采用打印贴标一体化设备，先打印指定信息，再将标签贴到产品上。也有一些生产线采用独立打印机、贴标机和视觉检测设备组成系统。
这种方式特别适合产品追溯要求较高的场景。
毕竟，同一条生产线上可能生产不同批次的产品，标签内容也得跟着变化。
如果产品已经换了批次，标签却还停留在昨天，那就不是贴标机的问题了，而是整个生产信息管理系统都需要检查。
三、一台自动贴标机，里面到底有哪些设备？
终于到了工控行业的主场。
一台自动贴标机，通常由机械执行机构、电气控制系统、检测元件和输送系统等部分组成。具体配置会根据贴标方式、速度和精度要求而有所不同。
1. 输送带：负责把产品送到工位
产品首先需要进入贴标区域。
输送带通常由电机、驱动机构、滚筒或链条等部件组成，负责将产品从上游工序输送到贴标位置。
如果输送速度不稳定，产品之间的间距也可能发生变化，后续贴标就会受到影响。
因此，在自动化生产线中，输送系统不仅要把产品送过去，还需要尽可能保证产品运行平稳、节拍可控。
常见的驱动方式包括普通电机配减速机、变频器调速，或者根据精度要求采用伺服驱动。
2. 放卷机构：给标签提供“弹药”
贴标机通常使用成卷标签。
放卷机构负责支撑标签卷，并让标签材料按照设备需要逐步释放。
它看起来只是一个卷轴，但如果标签卷释放得太松，可能出现堆积或跑偏；如果张力太大，又可能影响标签输送，甚至造成底纸断裂。
因此，放卷部分有时会配合张力控制、阻尼机构或其他调节装置，让标签材料保持相对稳定的运行状态。

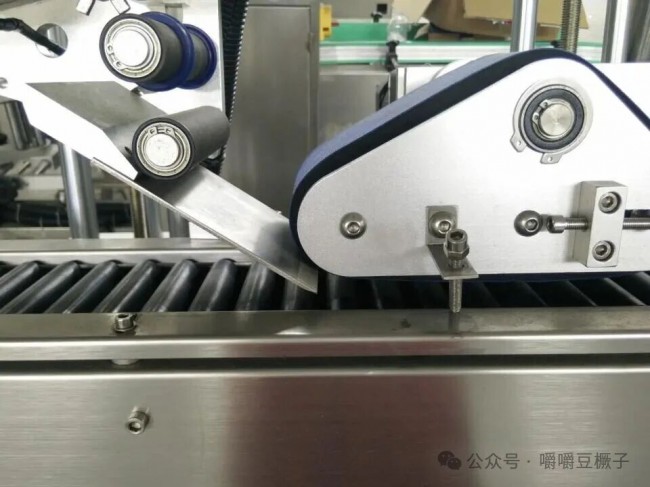

3. 剥标机构：让标签与底纸分道扬镳
大多数不干胶标签并不是直接贴在产品上的，而是先附着在离型底纸上。
剥标机构的任务，就是让标签从底纸上分离出来。
它通常会利用剥标板、导向滚轮和底纸回收机构完成这一过程。
当带有标签的底纸经过剥标板时，底纸改变运行方向，标签则由于自身刚性和运动惯性等因素，从底纸上逐渐剥离出来，等待被贴到产品上。
注意，这里并不是所有标签都靠同一种方式剥离。不同材料、标签尺寸和设备结构，都可能影响剥标效果。
如果标签剥离不顺畅，就可能发生出标不稳定、标签翘起或底纸断裂等问题。
4. 贴标头：真正负责“把标签贴上去”的执行机构
标签被剥离后，需要通过贴标头或其他贴标机构完成转移和贴附。
常见的结构包括压贴机构、滚贴机构、真空吸附式贴标头等。
具体使用哪一种，取决于产品的形状、表面材质和贴标要求。
例如，平面产品可能采用压贴方式；圆瓶则可能通过滚动配合压贴完成标签包覆。
对于高速或高精度场景，贴标机构还需要与产品输送速度、标签送出速度以及产品位置保持协调。
这就意味着：贴标头不仅要会“贴”，还得知道什么时候贴、贴在哪里，以及什么时候收手。

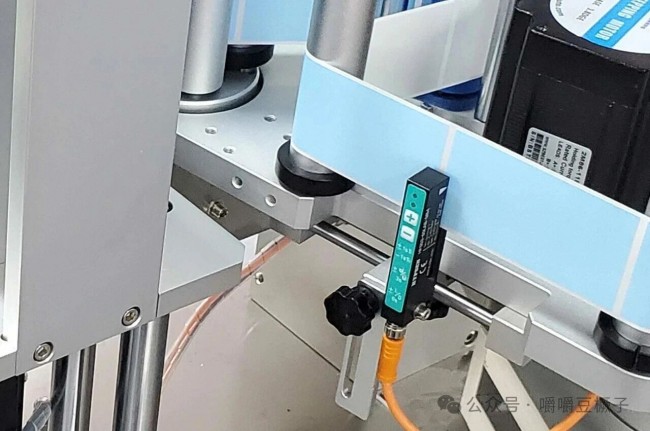

5. 标签传感器：告诉设备“标签到哪了”
自动贴标机不能完全依赖时间猜测标签的位置。
因此，设备经常需要使用传感器来检测标签、底纸或产品的状态。
例如，标签检测传感器可以在标签经过指定位置时输出信号，帮助控制系统判断出标时机。
不同标签的底纸透明度、标签间隙和材料特性不同，选用传感器时也需要考虑检测原理。
有些场景使用光电传感器，有些则需要专门的标签传感器。
如果检测不可靠，就可能出现标签多送、少送或者出标位置不稳定的问题。
6. 产品检测传感器：没有产品，就先别忙活
假设贴标机正在运行，但上游没有产品进入。
如果设备仍然按照固定节拍送标签，标签就可能被白白送出，甚至造成底纸浪费。
因此，贴标机通常会在进料位置安装光电传感器，用来检测产品是否到达。
当产品进入指定位置后，控制系统再根据当前模式和设定条件执行贴标动作。
在一些设备中，还会设置贴标完成检测或下游检测，以判断产品是否正常通过工位。
不过，普通光电传感器通常只能判断目标是否被检测到，不能单凭它就确认标签是否贴得完美。
如果要检查标签位置、内容或外观，还需要更合适的检测方案。

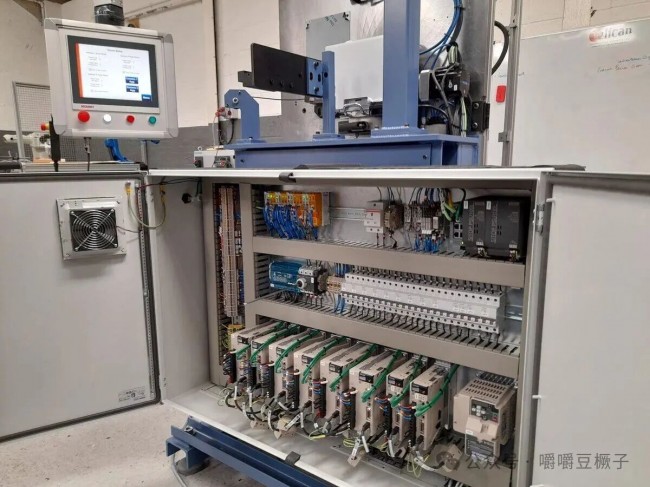

四、PLC、变频器、伺服电机，在贴标机里分别干什么？
如果说机械机构负责干活，那么电气控制系统就是负责协调全场的“指挥部”。
1. PLC：整台设备的“现场导演”
PLC，也就是可编程逻辑控制器，负责根据传感器信号、设备状态和程序逻辑，协调各个机构的动作。
例如：
检测到产品进入；
判断设备是否处于允许贴标的状态；
控制输送、出标和贴标动作；
监控缺标、断料或其他异常信号；
满足条件后继续运行，或者触发报警。
当然，具体流程取决于设备的设计。
PLC并不是自己直接完成贴标，而是通过输出信号控制电机驱动器、电磁阀等执行元件，让整台设备按照预定顺序运行。
如果把贴标机比作一个团队，PLC就是那个负责安排工作、协调节拍、处理突发情况的主管。
2. 变频器：负责调节输送速度
贴标机往往需要根据产品规格、生产节拍和工艺要求调整输送速度。
当输送带由普通三相异步电机驱动时，可以通过变频器改变电机的运行频率，从而调节电机转速。
例如，生产线需要降低运行速度进行调试，或者需要根据工艺要求改变输送节拍，就可以在适用的驱动配置下，通过变频器完成调速。
但要注意：变频器并不等于高精度定位装置。
如果某个机构需要严格控制位置、加减速轨迹或每次出标的精确运动量，通常还需要考虑伺服系统或其他合适的运动控制方案。
3. 伺服电机：让运动更精准、更可控
贴标机在某些场景下，对标签输送长度、出标时机和贴标位置有较高要求。
这时，伺服电机及其驱动器就可能发挥重要作用。
伺服系统可以根据控制指令，对电机的位置、速度或转矩进行控制，适合需要精确运动控制的机构。
例如，某些贴标机使用伺服系统控制标签输送机构，使标签能够按照设定的运动规律送出。
如果设备还需要实现飞行贴标，即产品不停线或连续运动时完成贴标，就可能涉及产品速度跟随、位置同步等更复杂的控制逻辑。
当然，并不是所有贴标机都必须使用伺服电机。对于速度要求不高、结构简单的设备，采用其他驱动方式也完全可行。
4. 人机界面HMI：让操作人员不用直接跟PLC“聊天”
如果设备只有PLC，没有方便的操作界面，那么操作人员调整标签长度、输送速度和贴标延时等参数时，就会比较麻烦。
因此，很多自动贴标机都会配置HMI，也就是人机界面。
操作人员可以通过触摸屏查看设备状态、调整配方参数、查看报警信息，以及执行启动、停止或复位等操作。
如果同一台设备需要生产不同规格的产品，还可以通过配方功能保存不同产品对应的参数。
这样一来，换产品时就不必每次都从头摸索。
5. 电磁阀与气缸：负责部分机械动作
在气动贴标机中，气缸常用于压贴、夹紧、挡停和推料等动作。
PLC可以控制电磁阀，改变压缩空气的通断方向，从而驱动气缸伸出或缩回。
比如，产品到达指定位置后，气缸推动压贴机构完成贴标动作；动作结束后，气缸再缩回，为下一件产品让出空间。
当然，如果设备采用全电动执行机构，也可以使用电缸或其他电动执行元件完成类似任务。
五、一张标签是怎么完成贴附的？我们跟着矿泉水瓶走一遍
假设现在有一条矿泉水瓶自动贴标生产线。
瓶子从上游工序进入，标签已经提前卷好，设备也完成了参数设置。
整个过程可以简单理解为以下几个步骤。
第一步：产品进入。
矿泉水瓶随着输送带向前移动，产品检测传感器检测到瓶子到达指定位置，并将信号传给控制系统。
第二步：确认贴标条件。
PLC根据程序判断设备是否处于正常运行状态，相关机构是否准备就绪，以及当前是否满足贴标条件。
如果产品位置不合适，或者设备存在需要处理的报警，系统可能会暂停相关动作。
第三步：标签开始送出。
在控制指令下，标签输送机构启动。标签卷逐渐释放，标签材料经过导向机构，来到剥标位置。
如果设备采用标签检测传感器，系统还可以利用检测信号判断标签的位置。
第四步：标签从底纸上分离。
标签经过剥标板后，与离型底纸分离，并进入贴标区域。
底纸则继续向回收机构移动。
第五步：完成贴标。
贴标机构根据设备结构，将标签贴附到瓶身指定位置。
如果采用滚贴方式，瓶子可能会在贴标过程中旋转；如果采用其他方式，则由相应的贴标机构完成标签转移和压贴。
第六步：产品继续前进。
贴标完成后，矿泉水瓶继续沿输送线前进，进入后续的检测、装箱或其他工序。
如果生产线配置了贴标检测系统，还可以检查标签是否存在、位置是否合格，或者二维码等信息是否能够被正确识别。
至此，一张标签就完成了自己的工作。
听起来好像很简单。
但真正的难点在于：以上动作不是只完成一次，而是需要在连续生产中不断重复，同时保持合适的节拍和稳定性。
设备运行速度越高、产品规格变化越频繁，控制系统就越需要合理协调各个动作。
六、贴标机最怕遇到哪些问题？
自动化设备的价值，不仅体现在它能正常运行，还体现在出现问题时，能不能快速找到原因。
问题一：标签贴歪了
可能原因包括产品定位不稳定、导向机构调整不当、标签输送跑偏，或者贴标时机与产品位置不匹配。
排查时，应先确认产品是否稳定进入贴标工位，再检查标签输送和贴标机构的调整情况。
如果设备带有视觉检测功能，还可以利用检测结果判断偏移方向和偏移量。
问题二：有时贴标，有时不贴
这类问题可能与产品检测信号、标签检测信号、PLC逻辑条件或执行机构状态有关。
例如，产品传感器安装位置不合适，可能导致检测信号不稳定；标签传感器没有可靠识别标签间隙，也可能影响出标控制。
排查时，可以结合PLC输入输出状态、传感器指示灯和设备报警信息进行分析。
问题三：标签起皱、有气泡
可能与产品表面状态、标签材料、贴附压力、贴标速度和机构结构有关。
对于某些曲面产品，还需要考虑标签与产品表面的贴合方式。
如果只是单纯提高电机速度，未必能解决问题，甚至可能让标签起皱更加明显。
问题四：标签浪费严重
可能与产品间距、出标长度、标签检测、启停逻辑和底纸输送状态有关。
如果设备没有根据实际产品情况合理控制出标，就可能出现产品没到、标签先出的情况。
因此，优化标签利用率，往往需要从机械调整、传感器检测和控制程序几个方面一起分析。
七、贴标机还能和哪些自动化设备组成生产线？
单独一台贴标机可以完成贴标，但在现代工厂里，它往往不是孤军奋战。
根据不同产品的生产流程，它还可以与其他设备协同运行。
灌装机：完成液体产品灌装后，将容器送往贴标工位。
封盖机：对瓶装产品进行封盖，再进入后续贴标或检测工序。
喷码机：在产品或包装上打印日期、批次等信息。
视觉检测系统：检查标签位置、外观、文字或二维码等内容。
输送线：将不同工位连接起来，实现产品连续流转。
装箱机：将完成贴标的产品装入纸箱。
工业机器人：在特定场景中负责上料、搬运、定位或包装等工作。
举个例子，一条饮料包装线可以根据工艺需要，将灌装、封盖、贴标、喷码检测和装箱等工序连接起来。
这样，产品就可以从单个工位逐步流转到下一工位，减少人工搬运，并提高整线生产的连续性。
不过，实际生产线的设备顺序和组合方式，需要根据产品工艺确定，并不是所有生产线都采用完全相同的配置。
八、写在最后：别小看一张标签，它也是工业自动化的一部分
贴标机看起来并不是一台特别复杂的设备。
它没有大型加工中心那样复杂的切削过程，也不像工业机器人那样拥有多关节运动机构。
但它需要把产品输送、标签检测、机械执行、电气控制和生产节拍等多个环节协调起来。
机械结构决定标签如何贴上去，传感器负责提供现场信息，PLC负责协调动作，变频器或伺服系统负责驱动相应机构，而HMI则让操作人员能够方便地调整和监控设备。
这些技术组合在一起，才让一张小小的标签能够在高速生产线上准确地找到自己的位置。
对于工业自动化行业来说，这也是一个很典型的案例：
自动化并不只是让设备动起来，而是让设备按照要求，稳定、准确、连续地完成任务。
下次当你拿起一瓶矿泉水，不妨看看瓶身上的标签。
那张看起来普通的贴纸背后，可能正是一整套自动化系统在默默工作。
而在工厂里，还有无数台类似的设备，正在用自己的方式，把生产中的每一个小动作，变成稳定而高效的工业流程。
