在集成电路（IC）生产制造领域，如何在微小的芯片表面实现精确、清晰的刻字一直是行业关注的焦点问题。随着芯片体积越来越小，集成度越来越高，传统打标技术已难以满足现代电子制造业对精度和效率的苛刻要求。
CCD视觉定位激光打标技术的出现，通过为激光设备装上“眼睛”和“大脑”，彻底解决了IC刻字中的定位难题，成为当今半导体后道封装环节的关键技术之一。
一、传统IC刻字技术的局限性

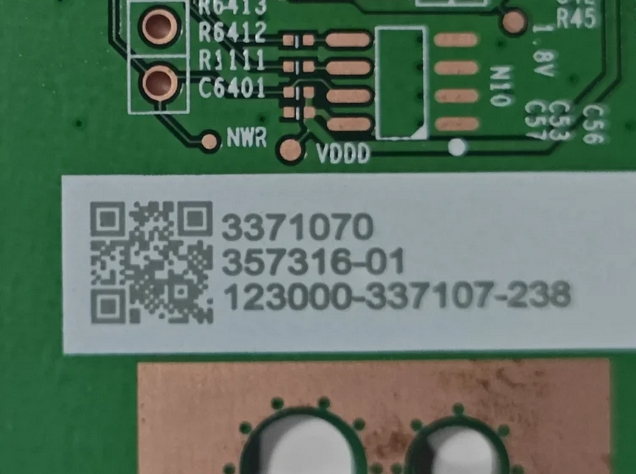

IC芯片作为电子设备的核心，承担着运算和存储功能，其表面需要标记清晰的图案、数字和文字，用于识别、溯源和质量控制。传统的IC芯片打标方式主要是油墨打印，随着市场不断扩大，竞争日趋激烈，用户对IC条带的标识要求越来越高，传统的打印方式已难以满足需求。
传统加工方式存在诸多局限性：打字位置偏差大，产品品质不高，效率低下。采用砂纸打磨或砂轮打磨去除原有标记的方法效率低、芯片损坏报废率高、表面会留下打磨痕迹，导致新标的清晰度不理想。对于贴片类的小型芯片，手工操作更加困难，这些问题严重制约了IC加工行业的发展。
二、CCD视觉定位激光打标技术解决方案
#1. 技术原理与系统组成

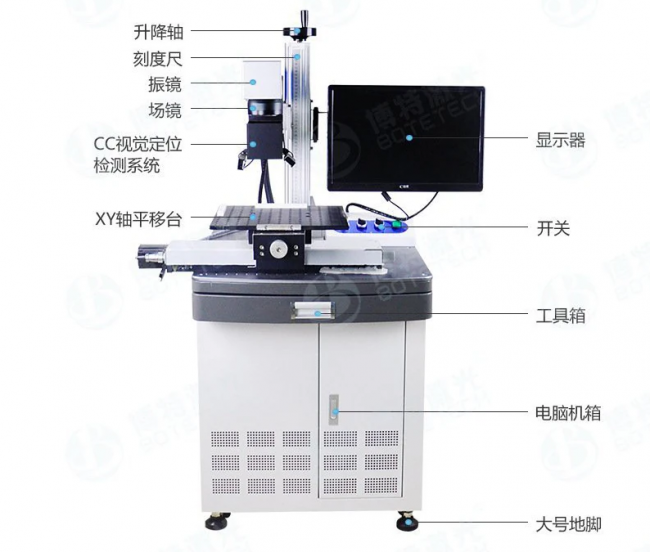

CCD视觉定位激光打标机集成了现代激光技术、计算机视觉、电气控制和机械自动化等光机电学科技术。系统硬件主要由硬件触发设备、光学系统、相机、采集卡、工控机和打标设备组成。其核心工作流程包括：
- 图像采集：当加工工件进入相机采集区域，触发信号控制相机采集图像
- 图像处理：软件系统对采集到的图像进行标定、定位等数据分析
- 坐标转换：将计算出的像素坐标转换为激光器的物理坐标
- 精准打标：打标设备根据接收到的位置信息完成工件的打标操作
在技术实现上，系统采用伪同轴结构，由半透半反棱镜将侧面射出的激光折射90°，垂直向下。CCD从上往下拍摄，透过半透半反棱镜拍摄CCD下方的IC产品，进行图像分析定位。相机将计算出的像素坐标转换为激光器的物理坐标，控制激光器振镜偏转实现定位打标。
2. 关键性能指标
CCD视觉定位激光打标系统具有卓越的性能表现：
- 定位精度：根据不同配置，打标精度可控制在0.01-0.1mm之内
- 处理速度：当相机帧率为60fps时，系统处理周期可以控制在50ms左右
- 通信效率：系统与硬件触发设备和打标设备的实时通讯耗时基本控制在2ms以内
- 生产能力：针对IC尺寸不同，一次可打10-12管IC，周期时间约30-35s，产能可达80-100K/h
三、技术优势与创新价值
CCD视觉定位激光打标机相比传统技术具有多重优势：
1. 高精度与高适应性：
通过CCD视觉定位系统引导激光进行打标，定位极其精确，待加工产品可以随意摆放，一次可放多个产品。产品任意位置、任意角度、任意形状，软件都能自动识别。小尺寸产品不再成为激光打标不敢触碰的难题，视觉的加入，让“小”变“大”。
2. 简化生产流程：
治具的精度不再是打标精度的决定因素。视觉的精确定位，解放了治具的精密性，使打标精度与治具无关。这不仅降低了治具制作成本，也减少了因治具磨损导致的精度偏差。
3. 提升生产效率：
CCD视觉定位激光打标机可随意供料，实现高效打标，大幅提升了打标效率。双头打标机设计更使两个激光打标头互不干扰，同时为输送机构上的待打标芯片打标，使激光打标器始终处于工作状态，进一步提高了芯片打标的生产效率。
4. 降低成本与自动化：
全自动CCD视觉定位激光打标可直接与生产线配合使用，减少了生产转换环节和装卸人力，可24小时连续工作，能满足工业化大规模在线生产要求。同时，激光打标具有无毒、无污染、高效率的特点，符合现代自动化生产及环保要求。
四、应用场景与效果
CCD视觉定位激光打标技术在IC刻字领域已有广泛应用。深圳博特精密设备科技有限公司针对IC芯片激光自动打标系统提出的完整解决方案，已在生产中成功应用。该系统采用模块化、可重组化设计，夹具可快速更换，实现了多品种、小批量的IC芯片柔性生产。

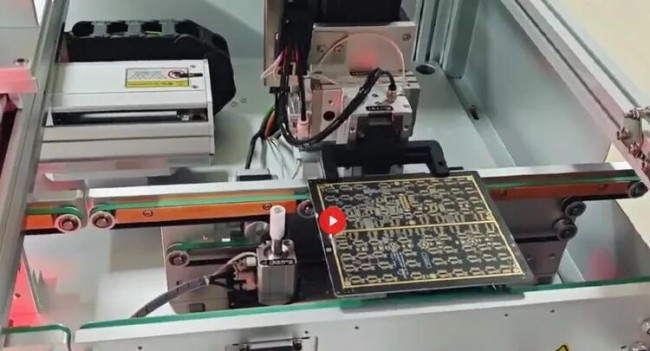

博特精密推出的线扫CCD视觉定位4头激光打标机，专为管装IC加工设计，解决了IC行业打字、磨字或补字等需求。视觉技术的应用不仅解决了打标的精度问题，同时具有高适应性、速度快、降低成本等特点，同时提高了产品线的自动化流程，减少了人工参与，提升了系统效率。

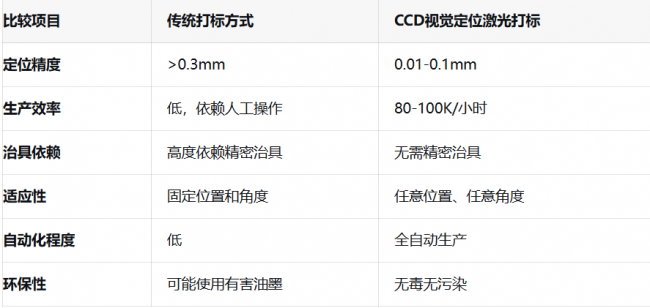

下表对比了传统打标方式与CCD视觉定位激光打标的差异：
五、实施考虑因素
实施CCD视觉定位激光打标解决方案时，需考虑以下因素：
1. 激光器选型：
根据工件质量和外观要求选择合适的激光类别与功率。紫外激光打标机采用355nm紫外光，聚焦光斑极小，能实现超精细标刻，最小字符可达0.2mm，且加工热影响区微乎其微。
2. 系统集成：
需要整合激光器、图像处理系统与运动控制系统，开发的控制软件应提供可视化的人机操作界面，使操作简便，无需视觉系统操控经验也能轻松上手。
3. 标定流程：
系统采用宫格标定，可自定义行列数和间距，控制激光器打出阵列点，然后通过相机进行图像处理获取对应的像素坐标点。利用算法将相机像素坐标与激光器的坐标进行统一。
六、未来发展趋势
随着工业4.0和智能制造的推进，CCD视觉定位激光打标技术将继续向更高精度、更高效率和更强适应性方向发展。多相机协同定位、深度学习图像识别以及云端数据管理等技术将进一步提升系统的性能和智能化水平。
视觉定位激光打标系统如今支持多卡工作模式，可同时连接多套控制卡进行不同内容加工，未来这一特性将进一步扩展，实现更灵活的生产调度和更高效的生产能力。
结语：
CCD视觉定位激光打标机为IC刻字提供了一种高精度、高效率、高灵活性的解决方案，有效解决了传统打标方式中的定位难题，显著提升了生产效率和产品质量。随着技术的不断进步和应用场景的拓展，这一技术将在IC加工和更广泛的电子制造领域发挥越来越重要的作用，为智能制造提供关键技术支撑。
