结合实际生产场景，以下3个典型案例可直观体现激光打标机ABS打标不发黑的具体情况及应对思路，适配各行业实操参考：
案例一：汽车电子行业（改性阻燃ABS）。某汽车零部件厂商为ABS材质的内饰按钮打标型号及追溯码，选用光纤激光打标机，初期出现打标发灰、无黑色显色的问题。经排查，该ABS添加了阻燃剂与玻纤增强剂，改变了激光吸收特性，且光纤激光波长与材质不匹配，无法激发表层碳化。后续更换为CO?激光打标机，调整参数为功率12%、速度400mm/s、频率15kHz，同时在材质中添加千分之三的ABS雕黑激光打标粉，终实现清晰均匀的黑色标记，满足汽车配件追溯需求。

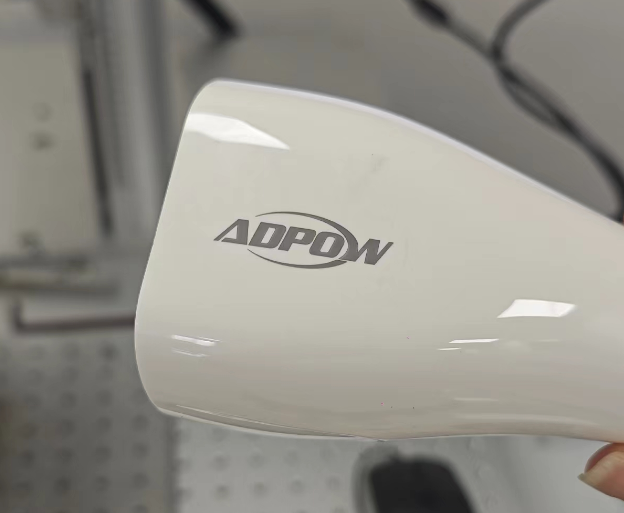

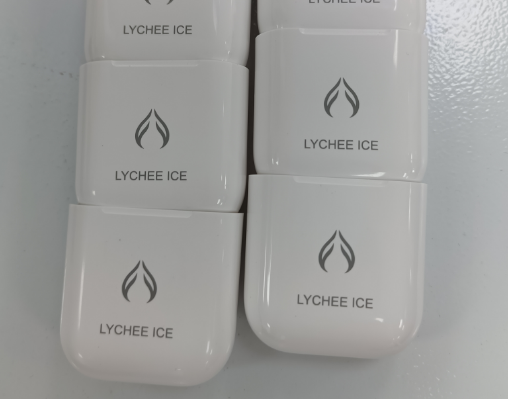

案例二：3C电子行业（常规ABS外壳）。某耳机厂商为ABS充电盒打标品牌Logo，使用CO?激光打标机，但打标后出现发白、对比度低的情况。排查发现，参数设置不合理，功率过高（20%）、速度过快（800mm/s），导致ABS表层过度汽化而非碳化，且表面存在油污影响激光吸收。优化参数为功率8%、速度300mm/s、频率10kHz，打标前用异丙醇清洁表面，打出清晰黑色Logo，无热损伤且手感光滑。
案例三：家电行业（浅灰色改性ABS）。某家电企业为浅灰色ABS外壳打标生产日期，选用常规CO?激光打标机，初期打标无明显显色，无法满足标识要求。原因是浅灰色ABS基材本身吸光性弱，且未添加镭雕助剂，激光能量无法有效转化为热效应。解决方案为添加千分之五的ABS浅灰色雕黑激光打标粉，调整填充间距为0.03mm，多次扫描优化，实现清晰发黑的标记，且不损伤基材原有质感，适配家电外观标识需求。
