Summary:时钟、计数器、文本、外部数据和代码用户区可创建喷印形式为代码的用户区。

单个用户区生成代码

在时钟、计数器、文本、外部数据用户区编辑界面,可设置用户区的喷印形式、代码 高度和代码宽度,图1为时钟用户区编辑界面。

用户区的喷印形式有:数值、 DataMatrix、 QR code、 Code39、 EAN8、 EAN13、 Code128。

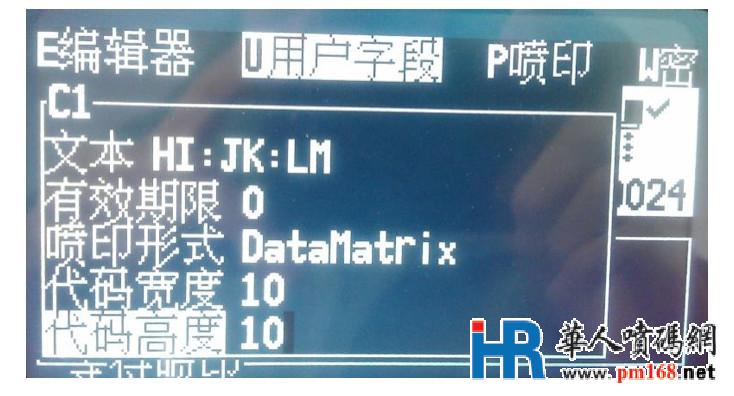

图1. 时钟编辑界面

1) 数值

设置喷印形式为数值时,将该用户区插入到信息时,其喷印形式为内容可见形式,数 值喷印形式下不需要设置代码宽度和代码高度。

2) 二维码

DataMatrix和QR code是两种常用二维码喷码机,图2为QR code,图3为DataMatrix。设置喷 印形式为DataMatrix或QR code时,需设置代码宽度和代码高度。将光标停在代码宽度和 代码高度,通过“向左键”“向右键”可设置二维码的高度和宽度,DataMatrix支持的尺 寸(高×宽)有10×10、12×12、14×14、16×16、18×18、20×20、22×22、24×24、 26×26、32×32、8×18、8×32、12×26、12×36、16××36、16×48。QR code支持的 尺寸(高×宽)有21×21、25×25、29×29、33×33。设置相应用户区内容、喷印形式、 代码高度和代码宽度,按“Enter”保存并退出,此时若喷码机提示“尺寸过小”或“编 码错误”时,请尝试修改为更大高度和宽度后再保存。

3) 条形码

Code 39、EAN8、EAN13、Code128为四种常用的条形码喷码机,其中Code39,Code128为可变 长度条形码,EAN8可编码长度为7的字符串,EAN13可编码长度为12的字符串。选择条形码 喷印形式,代码的宽度由喷码机计算生成,代码的高度由信息中当前字高决定。故用户不 需要设置代码高度和代码宽度。此时若提示“编码错误”表示用于生成条形码的数据中含 有不可编码的字符,或字符长度不满足编码字符长度要求。请修改编码内容或修改编码类型。
