软包装企业在生产高速自动包装机使用的卷筒膜时，应注意以下几点：
1、卷膜各层材料要求

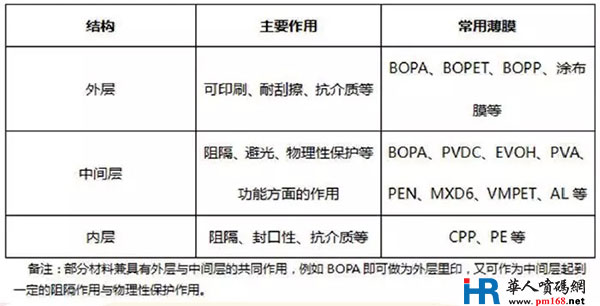

由于高速自动包装机的设备构造与其他制袋机不一样，它的压力仅依靠两个滚轮或热压条相互挤压的力达到热封目的，并且没有冷却装置，印刷层膜又是直接接触热封装置，没有隔热布的保护。因此，高速运转印刷卷筒各层材料的选择特别重要。应符合下表内的要求：
2、材料的其他性能必须符合：
1)薄膜厚度均衡性
塑料薄膜厚度、平均厚度和平均厚度公差，归根到底是整个膜片的厚度均衡性。在生产环节中就应该控制好薄膜的厚度均匀性，否则生产出来的产品就不是好的产品，好的产品应该是纵横向厚度均衡。因为不同类型薄膜使用效果不同，其平均厚度和平均厚度公差也不同。一般高速自动包装膜的左右厚度相差不大于15um。
2) 薄膜光学性能
指薄膜的雾度、透明度、透光率。
因此，卷膜对母料添加剂的选择和添加量有特殊的要求和控制，又要有良好的透明度,同时也要考虑膜的开口性和爽滑度，开口剂量以方便薄膜收卷、放卷，薄膜之间不发生粘连为原则。若加量太多则会影响薄膜的雾度加大。透光一般应达92%以上。
3) 摩擦系数
摩擦系数分为静摩擦和动摩擦系统。自动包装卷筒产品，除正常条件检测摩擦系数外，还应检测膜与不锈钢板的摩擦系数，因自动包装膜的热封层是与自动包装成型器直接接触的，其动摩擦系数应小于0.4u。
4) 添加剂量
一般应控制在300~500PPm以内、太少影响开口性等膜的功能，太多又会破坏复合强度。并且要防止添加剂在使用过程中的大量迁移或渗透。添加剂量在500～800ppm，应慎重使用，添加剂量超过800ppm，一般不使用。
5) 复合膜的同步收缩和非同步收缩
非同步收缩体现为材料的卷曲与翘曲的变化，非同步收缩有袋子开口“向内卷曲”或“向外卷曲”两种表现形态，这种状态显示了复合膜内部除同步收缩外仍然存在非同步收缩(热应力或收缩率大小及方向不同) 。因此在购入薄膜时，一定要在同等条件下，对各种组合材料进行热(湿热)收缩纵、横向的检测，并且两者的差值不能差太多，约0.5%较佳。
